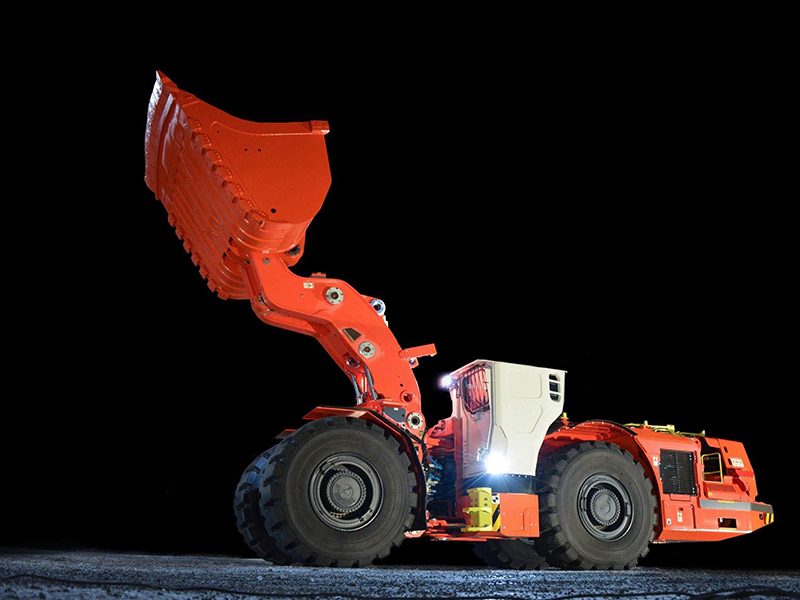

WJL-14

 Параметры машины

● Номинальная грузоподъемность：                           14т Полностью загружен

● Емкость ковша(штабелирование):     7 m³

●  Максимальная скорость движения

   Ⅰ档： Передача I:                          0~22 km/h

●  Часы работы:                      13 s

●  Максимальная преодолеваемый подъем (большая нагрузка):    25%

● Максимальная тяга             450 kN

●  Радиус поворота:

   внутренний             3400 mm

  внешний                            7110 mm

● Максимальная высота машины при разгрузке:     2400 mm

● Максимальный угол разгрузки:     40 °

● Угол поворота:                           ±40 °

● Минимальный дорожный просвет:  350 mm

● Габаритные размеры (длина×ширина×высота):

11000 mm×3040 mm×2605 mm

● Рабочий вес всей машины：      40 t

1.2.   Аккумуляторная система двигателя

● Силовая батарея: литиевая батарея

● Номинальная энергия: 560 кВтч.

● Номинальное напряжение: 614 В.

● Номинальная емкость: 460 Ач.

● Уровень защиты: IP67.

● Приводной двигатель: HV3500

●  Уровень защиты: IP67.

● Максимальный крутящий момент: 3500 Нм.

● Метод охлаждения: жидкостное охлаждение.

● Двигатель масляного насоса: HV2500

● Уровень защиты: IP67.

● Максимальный крутящий момент: 2500 Нм.

● Метод охлаждения: жидкостное охлаждение.

1.3.  Система передачи

●  Коробка передач: ERTE32

● kessler D106

Модель коробки передач: Kessler D106

1.4.  Тормозная система

● Рабочий тормозной насос:

 Водоизмещение:  75/25ml/r

●  20 MPa

Максимальное давление в тормозной системе：20 МПа

● Рабочий тормоз: Многодисковый пружинный тормоз мокрого типа.

● Стояночный тормоз: пружинный тормоз на ведущей оси, пружинный тормоз, гидравлический растормаж.

1.5.  Система рулевого управления

● Тип: Центральный поворотный шарнир, гидравлическое рулевое управление

● Рабочий насос рулевого управления：

Водоизмещение:  75ml/r

● 20 MPa

Максимальное давление в системе рулевого управления： 20 МПа

●  Рулевой многоходовой клапан:     K170LS

● Диаметр отверстия рулевого цилиндра/штока × количество цилиндров： φ150/φ90 mm×2

1.6.   Рабочая система

● Рабочий реверсивный клапан： M200LS

● Диаметр отверстия подъемного цилиндра/штока × количество цилиндров： φ160/φ100 mm×2

● Диаметр отверстия цилиндра наконечника/диаметр штока×количество цилиндров: φ260/φ160 mm×2

● 28MPa

Максимальное давление рабочей системы： 28МПа

1.7.    Электрическая система

● 24 V постоянного тока

● Напряжение/мощность пускового двигателя： 24В/6кВт

● Свет:

2 фары ，2×75W， 24V

2 задние фары， 2×75W， 24V

2 потолочный светильник кабины， 24 V

1.8.   Емкость топливного бака

● Гидравлический топливный бак:  540 L

● Коробка передач： 32 L

● Основная приводная часть ведущего моста： 36L×2

●  Тормозная часть со стороны колеса ведущего моста：6.5 L×4
