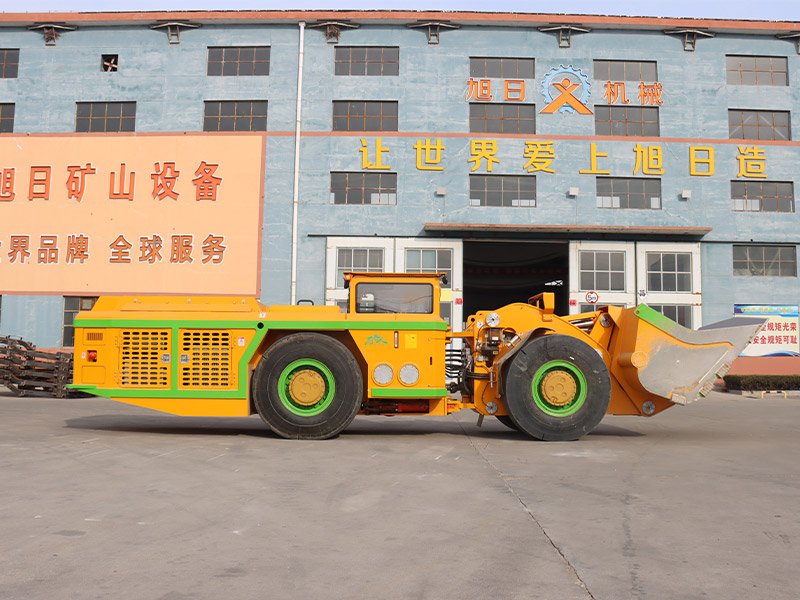

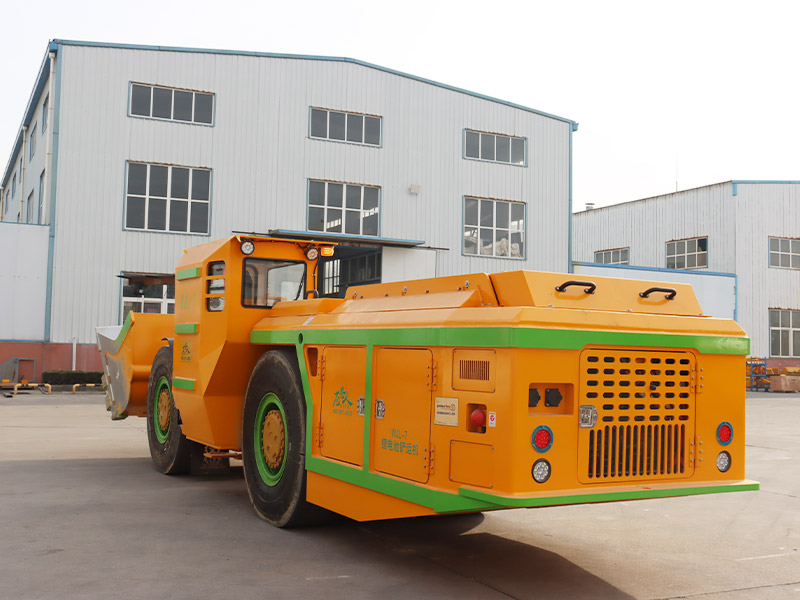

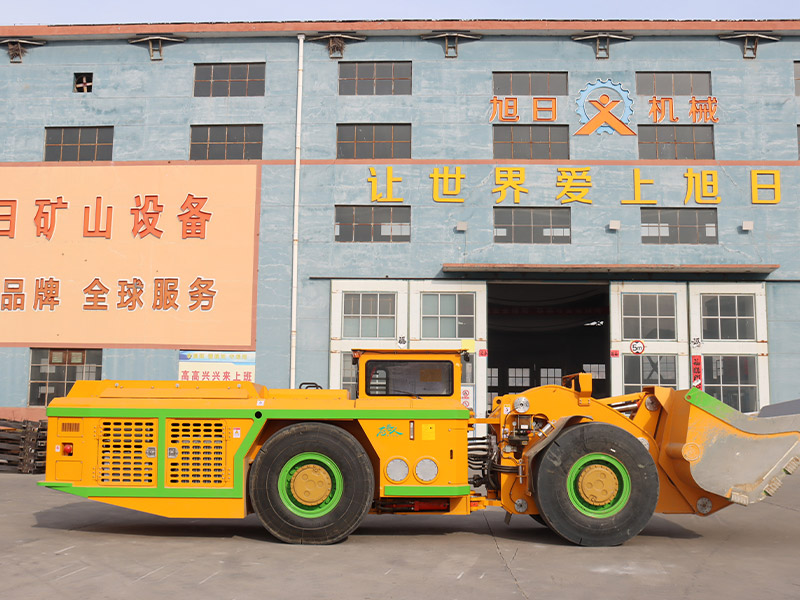

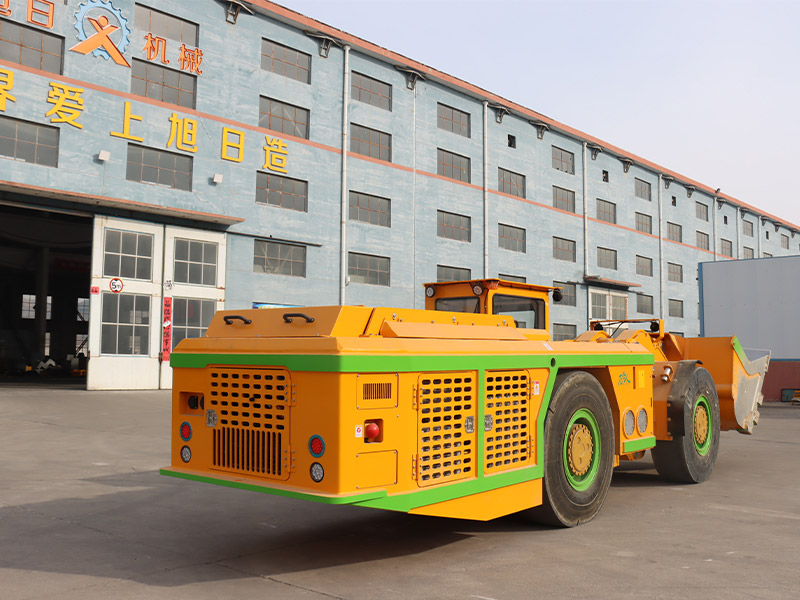

Подземный колесный погрузчик с электроприводом WJE-7

Параметры машины

●Номинальная грузоподъемность：7t

●Емкость ковша(штабелирование):3m³

●Скорость движения0~ 20 km/h

Максимальная преодолеваемый подъем (большая нагрузка):25%

●Максимальная тяга 100 kN

●Радиус поворота:

внутренний3100 mm

внешний6100 mm

Максимальная высота машины при разгрузке:1800mm

●Максимальный угол разгрузки:40°

●Угол поворота:±40°

●Минимальный дорожный просвет:280 mm

Габаритные размеры (длина×ширина×высота):

9100mm×2200mm×2260mm

●Рабочий вес всей машины：21t

2.2. Аккумуляторная система двигателя

Силовая батарея: литиевая батарея

Номинальная энергия:282кВтч

Номинальное напряжение: 614 В.

Номинальная емкость: 460 Ач.

Уровень защиты: IP67.

Приводной двигатель：Переключенное сопротивление100 кВт

Уровень защиты: IP67.

Максимальная скорость: 3500 об/мин

Максимальный крутящий момент: 2500 Нм.

Метод охлаждения: жидкостное охлаждение.

Двигатель масляного насоса: Переключенное сопротивление 140 кВт

Уровень защиты: IP67.

Максимальная скорость: 3000 об/мин

Метод охлаждения: жидкостное охлаждение.

2.3. Система передачи

Трансмиссия: отечественная

●Kessler D91/ Dana 16D

Модель ведущего моста: Kessler D91/Dana 16D

Пружинный тормоз передней/задней оси с гидравлическим растормаживанием

Шины: пневматические шины 17,5-25

2.4. Тормозная система

●PERMCO

Тормозной насос: PERMCO

Рабочий тормоз: Многодисковый пружинный тормоз мокрого типа.

Стояночный тормоз: пружинный тормоз на ведущей оси, пружинный тормоз, гидравлический растормаж.

2.5. Система рулевого управления

Тип: Центральный поворотный шарнир, гидравлическое рулевое управление

●PERMCO

Насос рулевого управления: PERMCO

Максимальное давление в системе рулевого управления：14МПа

●Диаметр отверстия рулевого цилиндра/штока × количество цилиндров：φ100/φ55mm×2

2.6. Рабочая система

Рабочий насос: PERMCO

●Диаметр отверстия подъемного цилиндра/штока × количество цилиндров：φ150/φ90mm×2

●Диаметр отверстия цилиндра наконечника/диаметр штока×количество цилиндров:φ200/φ110mm×1

Максимальное давление рабочей системы：21 МПа

2.7. Электрическая система

Напряжение системы: 24 Vпостоянного тока

Напряжение/мощность пускового двигателя：24В/7.5 кВт

●Свет:

2потолочный светильник кабины，24 V

2.8. Емкость топливного бака

●Гидравлический топливный бак:300 L

●Коробка передач：28L

●Основная приводная часть ведущего моста：17L×2

●Тормозная часть со стороны колеса ведущего моста：3.5 L×4
