1. Общая конфигурация машины
Дизель
Deutz TCD4.1(115KW)
Гидротрансформатор трансмиссии
Производитель：USA DANA
Модель: DANAR32000
Ведущий мост (с пружинным тормозом)
Производитель: USA DANA
Тип: Многодисковый гидравлический рабочий тормоз мокрого типа, пружинный тормоз+гидравлический выпуск; пружинный тормоз+гидравлический стояночный тормоз;
модельDANA 113
Гидравлическая система
Тип: Рулевое управление, рабочая тормозная система, безопасная тормозная система.
Примечание: В шестеренчатом насосе используется шестеренный насос Бомк; основные гидравлические части изготовлены из продукции American Mico Company или Rexroth.
Устройство очистки выхлопных газов: система окислительной очистки выхлопных газов + глушитель
Центральный штифт шарнирного сочленения
Материал DC12(40Cr)φ60×146
Список основных конфигураций оборудования.
| S/N | Название компонентов | Модель | Поставщик |
| 2.1 | Система трансмиссии: в основном импортные детали. | ||
| 2.1.1 | Дизель | TCD4.1 115KW | Deutz TCD4.1 115KW |
| 2.1.2 | Интегрированная коробка передач/гидротрансформатор | R32000+C271 | USA DANA |
| 2.1.3 | Передний и задний ведущий мост | 113 | USA DANA
|
| 2.1.4 | Трансмиссионный вал | —— | Сделано в Китае |
| 2.1.5 | Очиститель выхлопных газов | Сделано в Китае | |
| 2.1.6 | Глушитель | Сделано в Китае
| |
| 2.1.7 | Стальное кольцо | 10.0-20 | Сделано в Китае |
| 2.18 | Шины | 12.00-20 Устойчивость к порезам | Сделано в Китае
|
| 2.2 | Тело: Внутренняя переработка и производство. | ||
| 2.3 | Стандартные детали: выбирайте отечественные детали | ||
| 2.4 | Гидравлическая система | ||
| 2.4.1 | Шестеренчатый насос
| Импортировать | |
| 2.4.2 | Заправочный клапан | 06－463－230 | USA MICO |
| 2.4.3 | Ножной клапан | 06－466－210 | USA MICO |
| 2.4.4 | Электромагнитный клапан ручного тормоза | —— | Сделано в Китае |
| 2.4.5 | Аккумулятор | 0.75L | |
| 2.4.6 | Реле давления
| Нормально закрытый 100 bar | Импортированные предметы |
| 2.4.7 | Другие гидравлические детали: высококачественная продукция отечественных китайских производителей. | ||
| 2.5 | Электрическая система: в основном используются отечественные детали, а в двигателе и преобразователе крутящего момента используются некоторые известные импортные бренды. | ||
| 2.6 | Другие работающие учреждения приобретают продукцию отечественного производства или продукцию отечественной переработки и производства. | ||
| 2.7 | Кабина изготовлена известным отечественным производителем, выпускаются полузакрытые и полностью закрытые кабины. Стандартная конфигурация представляет собой полностью закрытую кабину. | ||
| Технические характеристики | Единица | Значение параметра | |

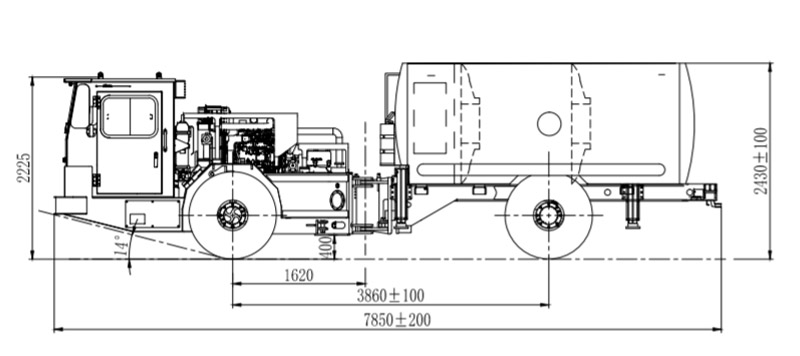

| Внешние размеры | Длина | mm | 7850±200 |
| Ширина | mm | 2100±50 | |
| Высота | mm | 2220±20 | |
| Вес машины | kg | 10000±300 | |

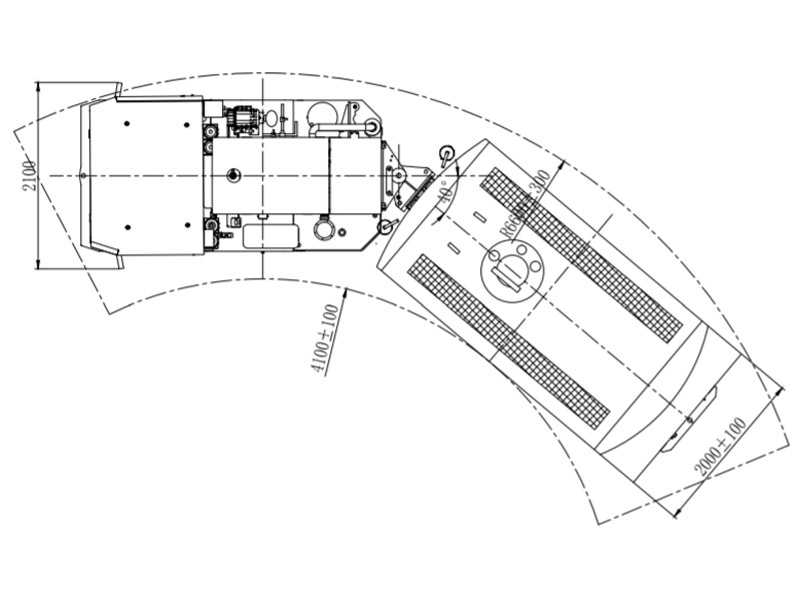

| Радиус поворота | внутренний | mm | ≤4100 |
| внешний | mm | ≤6650 | |
| Номинальная грузоподъемность | kg | 5000±100 | |
| Емкость топливного бака | L | 2500 | |
| Объем бака гидравлического масла | L | 500 | |
| Объем масляного бака двигателя | L | 300 | |
| Объем бака отработанного моторного масла | L | 300 | |
| Номинальный расход | L/min | (30～55) | |
| Допустимая высота всасывания | m | 3 | |
